该产品是我公司工程技术人员参照国内外类型的先进产品进行设计和制造的，阀体采用了全通道路流线型设计。流体阻力小，流量大，密封效果好。由于在主阀上配装导管控制系统，利用水力操作，可自动控制水塔或水池的液面，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，欢迎选购。
结构型式:
该阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成。如图所示：
|
膜片式结构图和零件材料表
|
工作原理：
当管道从进水端给水时，由于针阀（15）、球阀（12）、浮球阀（10）是常开的，水通过微型过滤器（16）、针阀（15）、进入阀盖控制室后、又经球阀（12）、浮球阀（10）进入水池，此时控制室不形成压力，则进入主阀盘下面的入口压力主阀盘托起，打开主阀盘向水箱内大量供水，当水箱（池）的水面上升至设定高度时，浮球浮起关闭浮球阀（10），阀盖控制室内水压升高，推动主阀盘关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
安装与维护：
A、安装要求：
1、在安装本阀前，应将管道冲洗干净，可视水质情况一年保养一至二次。
2、安装于水池或高位水塔的进水管上，本阀优先考虑水平安装（即阀盖朝上）。其它安装方式也可达到操作功能，安装时注意主阀体外水流标示箭头，遵循方向安装。
3、本阀前应装截止阀或闸阀和一只过滤器以便于维修。
4、试水时要先开启主阀盖上的球阀，然后慢慢开启主阀前的闸阀，此时，主阀应正常向水箱内供水，关闭球阀，主阀也随之关闭。如果不能关闭，说明主阀盘下有脏物，清除脏物后再试。主阀供水时浮球导阀也同时流水，如果用手托起浮球，浮球阀关闭，则主阀也随之关闭，证明浮球阀良好。
5、浮球装于主阀上，为出厂时包装方便，实际安装如下图示：
6、主阀导管进口处的微型过滤器（16）要2～3个月清洗一次。
100X遥控浮球阀典型安装示意图
B、说明：
1、此种安装方式，适用于任何口径的阀门，为以后维护方便，请留足够大入孔。
2、如主阀装于荫井内，主阀四周应有足够维修空间，主阀为活塞时入孔须有设在主阀上端，便于维修时吊装活塞。

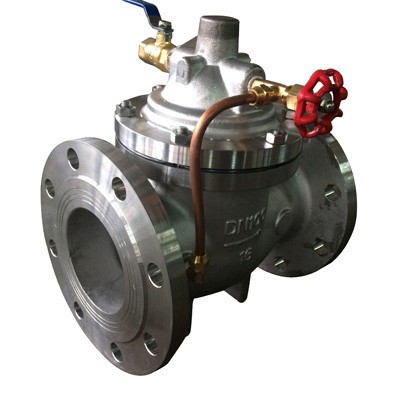

100X 不锈钢遥控浮球阀
